發那科機器人維護保養與故障處理分析




掌握知識：掌握發那科機器人維護保養與故障處理分析

每臺機器人都需要預防性保養，這樣可以保證它們在生產線上保持最佳性能和實現一致性，當機器人沒有進行定期的預防性保養檢查，可能會導致零部件損壞或故障，從而致使生產放慢甚至停機，對機器人的正確保養可能會延長其壽命多年甚至數十年，定期進行預防性保養可以成倍地延長機器人的使用壽命，FANUC機器人的保養周期可以分為日常，三個月，六個月，一年，三年。

一、日常保養

1.不正常的噪音和震動，馬達溫度。

2.周邊設備是否可以正常工作。

3.每根軸的抱閘是否正常。

二、三個月

1.控制部分的電纜。

2.控制器的通風。

3.連接機械本體的電纜。

4.接插件的固定狀況是否良好。

5.擰緊機器上的蓋板和各種附加件。

6.清除機器上的灰塵和雜物。

三、六個月

更換平衡塊軸承的潤滑油，其他參見三個月保養內容。

四、一年

更換機器人本體上的電池，其他參見六個月保養內容。

五、三年

更換機器人減速器的潤滑油，其他參見一年保養內容。




六、具體保養操作

A、FANUC機器人系統在保養當中需要更換兩種電池

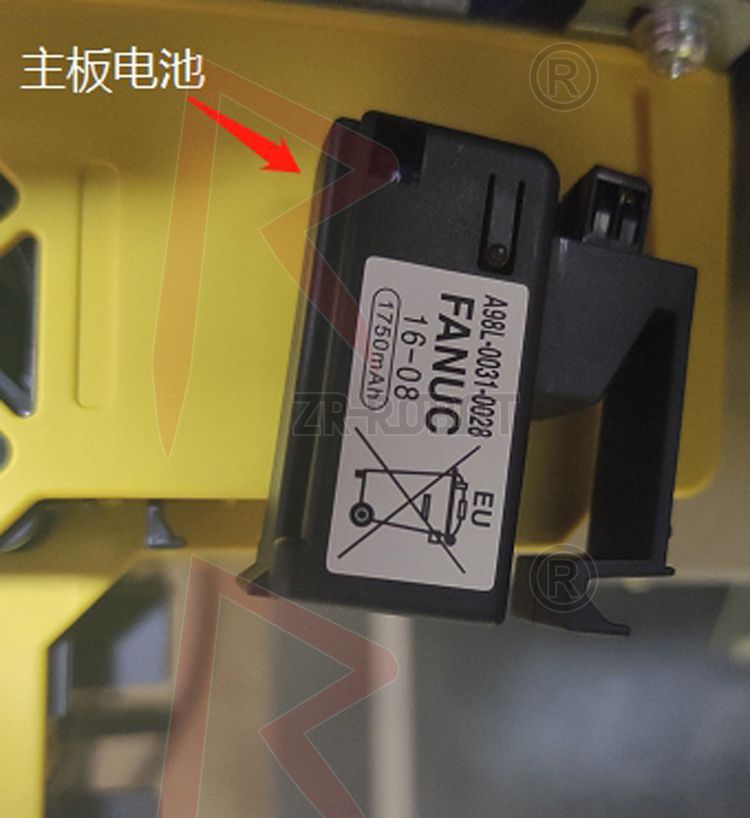

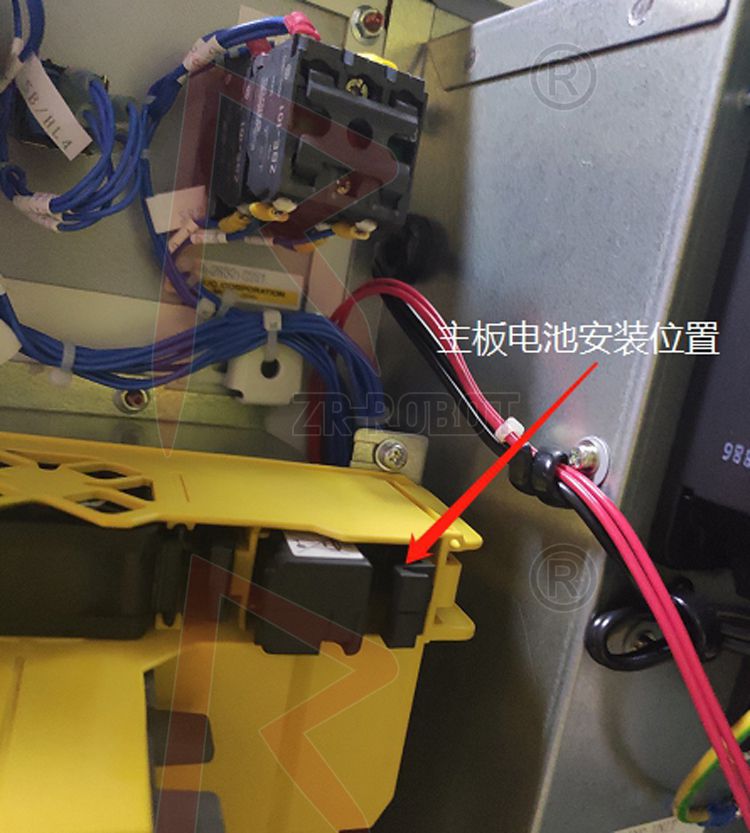

1、更換控制器主板上的電池。




程序和系統變量存儲在主板上的SRAM中，由一節位于主板上的鋰電池供電，以保存數據。當這節電池的電壓不足時，則會在TP上顯示報警（SYST-035LoworNoBatteryPowerinPSU），當電壓變得更低時，SRAM中的內容將不能備份，這時需要更換舊電池，并將原先備份的數據重新加載，因此，平時注意用MemoryCard或軟盤定期備份數據，控制器主板上的電池兩年換一次，具體步驟如下：




（1)準備一節新的鋰電池（推薦使用FANUC原裝電池）。

（2）機器人通電開機正常后，等待30秒。

（3）機器人關電，打開控制器柜子，拔下接頭取下主板上的舊電池。

（4）裝上新電池，插好接頭。

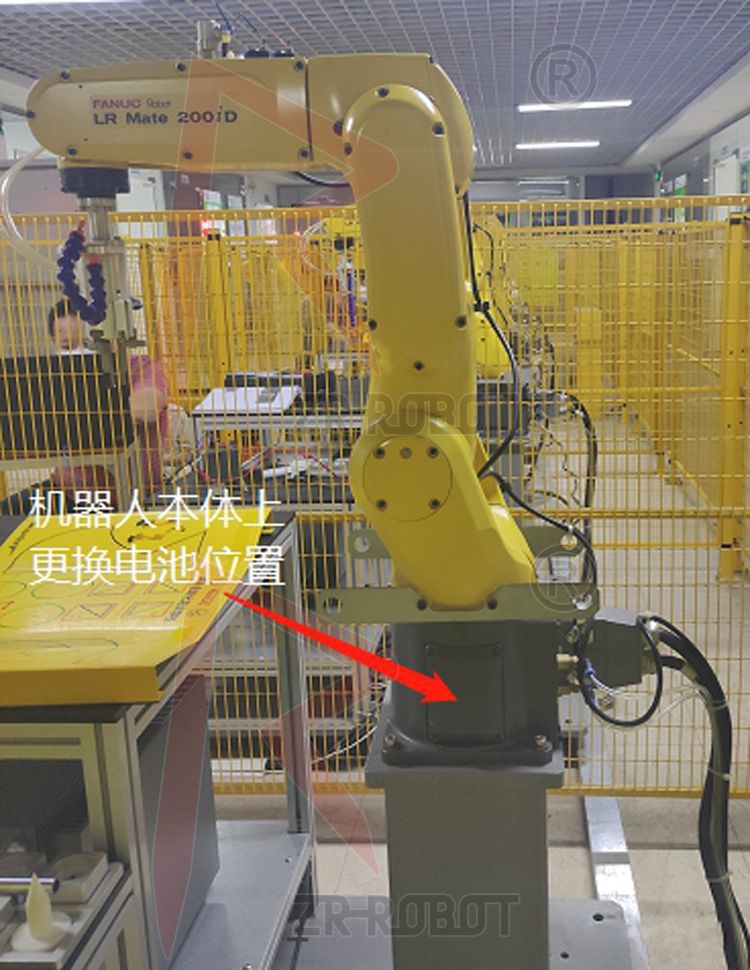

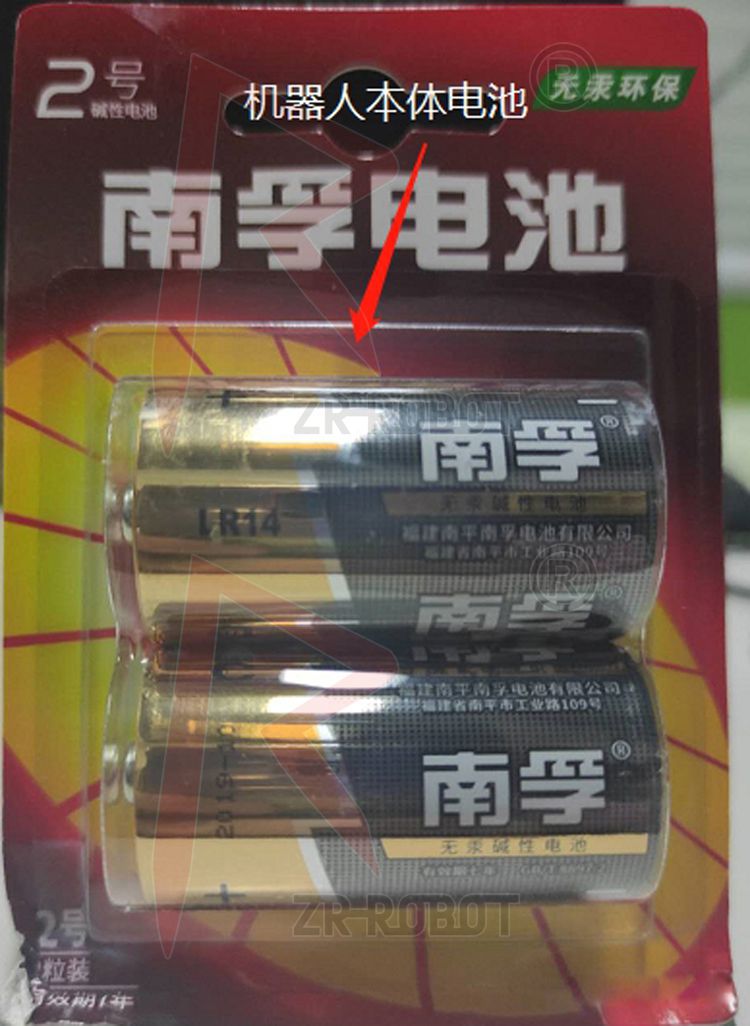

2、更換機器人本體上的電池




機器人本體上的電池用來保存每根軸編碼器的數據，因此電池需要每年都更換，在電池電壓下降報警（SRVO-065BLALalarm(Group:%dAxis:%d)出現時，允許用戶更換電池，若不及時更換，則會出現報警（SRVO-062BZALalarm(Group:%dAxis:%d)，此時機器人將不能動作，遇到這種情況再更換電池，還需要做Mastering，才能使機器人正常運行。

具體步驟如下：




（1）保持機器人電源開啟，按下機器急停按鈕。

（2）打開電池盒的蓋子，拿出舊電池。

（3）換上新電池（推薦使用FANUC原裝電池），注意不要裝錯正負極（電池盒的蓋子上有標識）。

（4）蓋好電池盒的蓋子，上好螺絲。

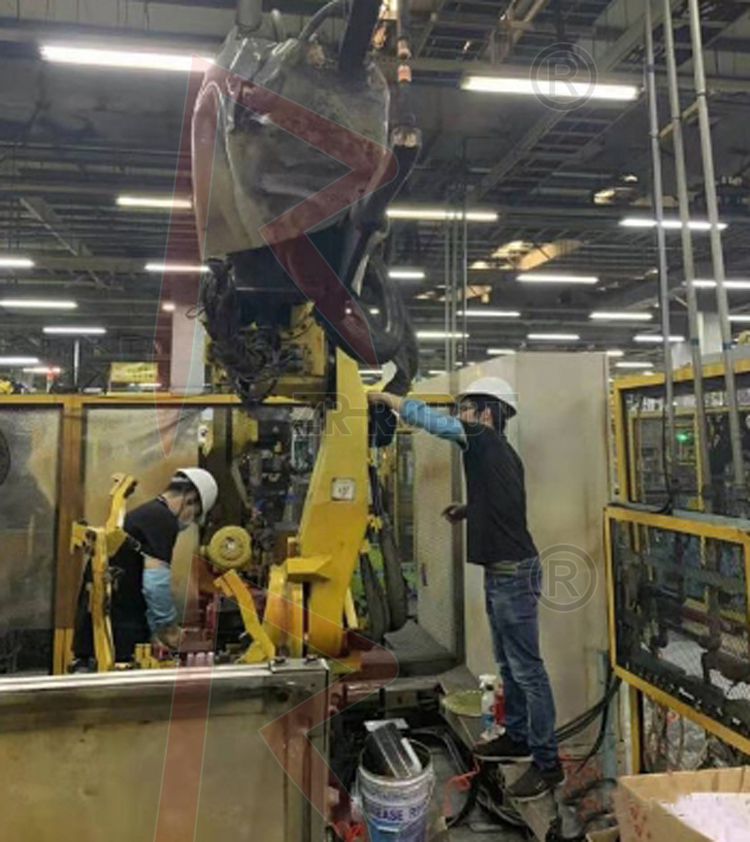

B、更換潤滑油

機器人每工作三年或工作10000小時，需要更換J1,J2,J3、J4、J5、J6軸減速器潤滑油和J4軸齒輪盒的潤滑油，某些型號機器人如S-430、R-2000等每半年或工作1920小時還需更換平衡塊軸承的潤滑油。




1、更換減速器和齒輪盒潤滑油

具體步驟如下：

（1）機器人關電。

（2）拔掉出油口塞子。

（3）從進油口處加入潤滑油，直到出油口處有新的潤滑油流出時，停止加油。

（4）讓機器人被加油的軸反復轉動，動作一段時間，直到沒有油從出油口處流出。

（5）把出油口的塞子重新裝好。




注意：錯誤的操作將會導致密封圈損壞，為避免發生錯誤，操作人員應考慮以下幾點：

（1）更換潤滑油之前，要將出油口塞子拔掉。

（2）使用手動油槍緩慢加入。

（3）避免使用工廠提供的壓縮空氣作為油槍的動力源，如果非要不可，壓力必須控制在75Kgf/cm2以內，流量必須控制在15/ss以內。

（4）必須使用規定的潤滑油，其他潤滑油會損壞減速器。

（5）更換完成，確認沒有潤滑油從出油口流出，將出油口塞子裝好。

（6）為了防止滑倒事故的發生，將機器人和地板上的油跡徹底清除干凈。

2、更換平衡塊軸承潤滑油

操作步驟：直接從加油嘴處加入潤滑油，每次無須太多（約10CC）。

至于需要更換潤滑油的數量和加油口/出油口的位置參見隨機的機械保養手冊。

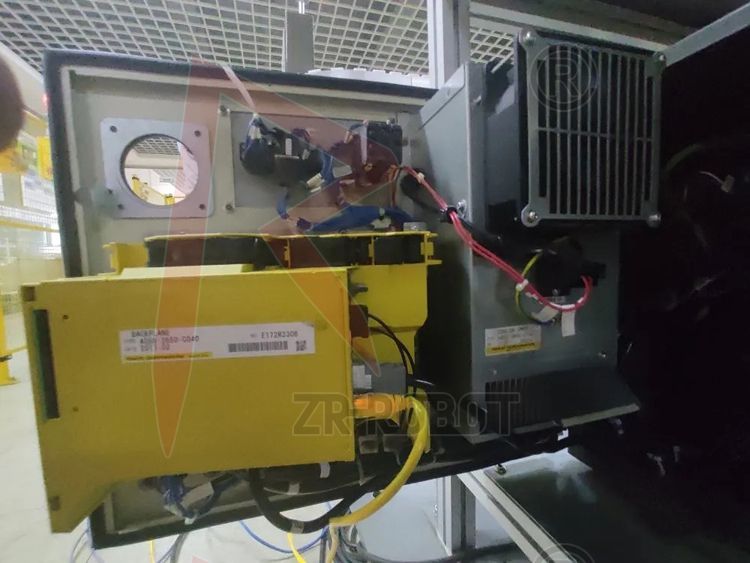

C、控制器結構

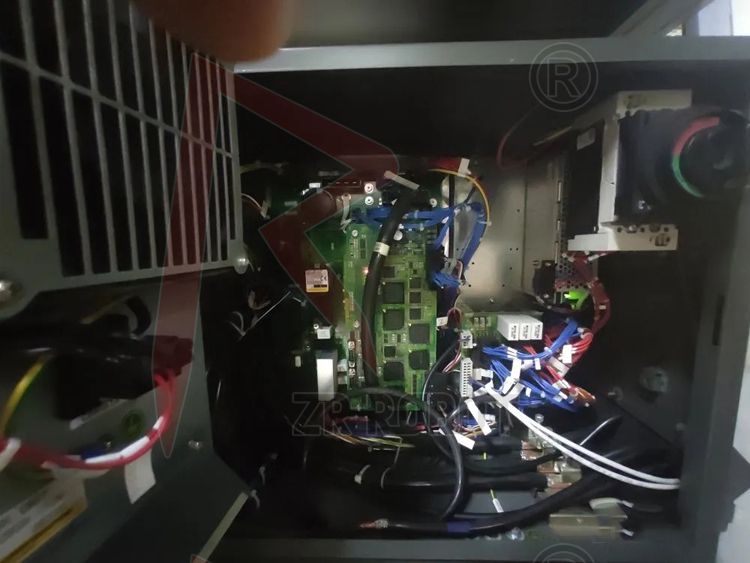

1、MAINBOARD（主板）：主板上安裝著兩個微處理器，外圍線路，存儲器，以及操作面板控制線路，主CPU控制著伺服機構的定位和伺服放大器的電壓。

2、MAINBOARDBATTERY：在控制器電源關閉之后，電池維持主板存儲器狀態不變。

3、I/OBOARD：FANUC輸入/輸出單元，使用該部件后，可以選擇多種不同的輸入/輸出類型，這些輸入/輸出連接到FANUC輸入/輸出連接器。

4、E-STOPUNIT：緊急停止單元，該單元控制著兩個設備的緊急停止系統，即磁電流接觸器和伺服放大器預加壓器，達到控制可靠的緊急停止性能標準。

5、PSU：電源供給單元，電源供給單元將AC電源轉換成不同大小的DC電源。




6、TEACHPENDANT：示教盒，包括機器人編程在內的所有操作都能由該設備完成?？刂破鳡顟B和數據都顯示在示教盒的液晶顯示器（LCD）上。

7、SERVOAMPLIFIER：伺服放大器，伺服放大器控制著伺服馬達的電源，脈沖編碼器，制動控制，超行程，以及手制動。

8、OPERATIONBOX：操作面板和操作盒，操作面板及操作盒上的按鈕盒二極管用來啟動機器人，以及顯示機器人狀態，面板上有一個串行接口的端口，供外部設備連接，另外還有一個連接存儲卡的接口，用來備份數據。操作面板盒操作盒還控制著緊急停止控制線路。

9、TRANSFORMER：變壓器，變壓器將輸入的電壓轉換成控制器所需的AC電壓。

10、FANUNITS：風扇單元，熱交換器，這些設備為控制單元內部降溫。

11、BREAKER：線路斷開器，如果控制器內的電子系統故障，或者非正常輸入電源造成系統內的高電流，則輸入電源連接到線路斷開器，以保護設備。

12、DISCHARGERESISTOR：再生電阻器，為了釋放伺服馬達的逆向電場強度，在伺服放大器上接一個再生電阻器。
